FPV Drift Camera Rig

Ρομποτική Acion Camera με δική μου πλακέτα PCB, Arduino, Servo και GPS!

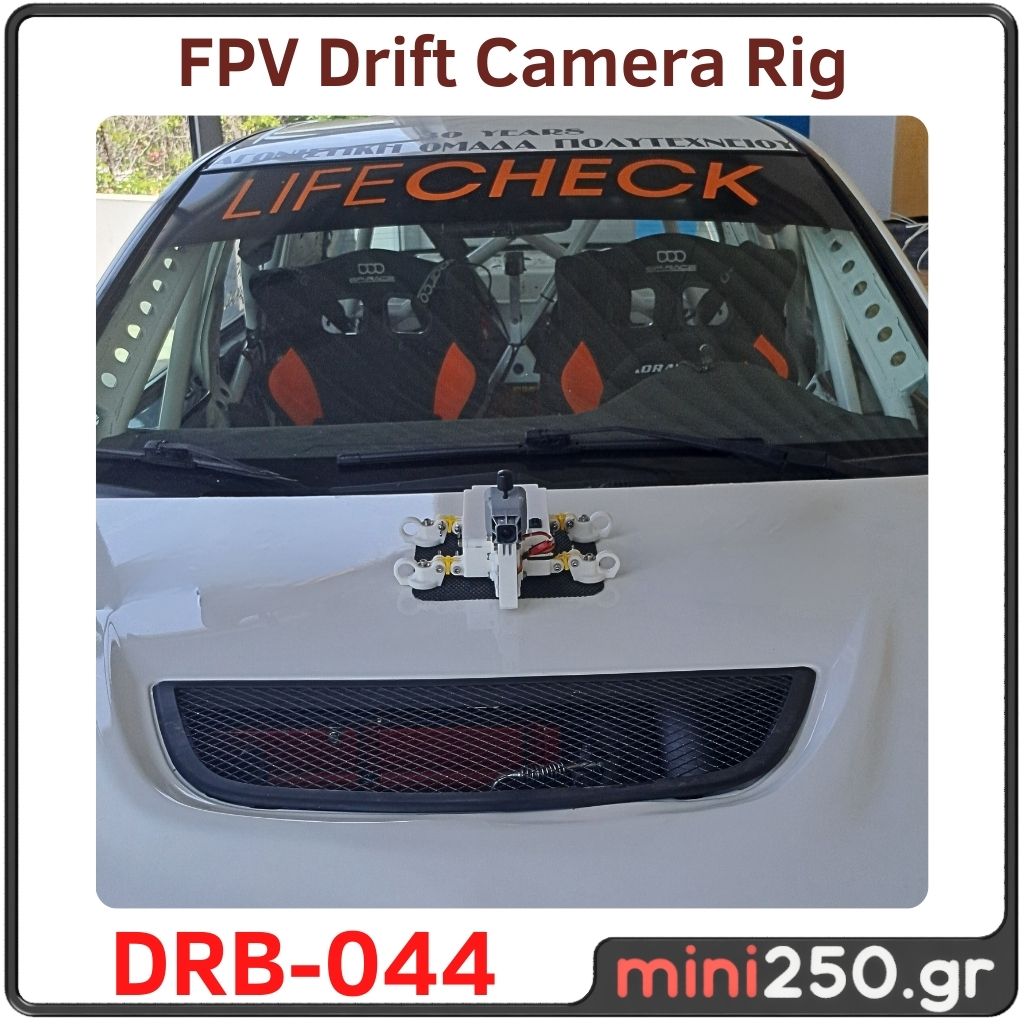

FPV Drift Camera Rig

Ετοιμαστείτε να ζήσετε την απόλυτη FPV εμπειρία!
Η Μυτιλήνη ανατρέπει τα δεδομένα στους αγώνα drift!

Στο βίντεο μας, δημιουργήσαμε ένα FPV DRIFT CAMERA RIG που είναι ικανό να ακολουθεί την δράση του αγωνιστικού αυτοκινήτου με απίστευτη ακρίβεια. Μέσω ενός προγραμματισμένου control box που ελέγχεται από Arduino και servo, η action camera ακολουθεί κάθε κίνηση του αυτοκινήτου σε πραγματικό χρόνο.

mini250.gr

Aποτελείται από :

FPV Drift Camera Rig DRB-044

1.500,00€

Καλάθι

Servo Block DRB-042

5,00€

Καλάθι

4S Power Managment Block V01 PMB-001

46,00€

Καλάθι

Servo Control Box DRB-043

35,00€

Καλάθι

Link Camera & Camera DRB-003

2,50€

Καλάθι

Magnetic Base DRB-009

9,20€

Καλάθι

DJI O3 Action Camera Fan Box DJI-017

20,00€

Καλάθι

BLITZ M10 GPS RC-005

65,00€

Καλάθι

ExpressLRS ELRS Receiver 868/915 RX RX+220mm Antenna RC-008

25,00€

Καλάθι

F411-WTE Matek Systems Flight Controller RC-015

63,00€

Καλάθι

DJI O3 Fan Box Assembly

Περιγράφεται η διαδικασία συναρμολόγησης της DJI O3 Action Camera, μαζί με εξαρτήματα και μία μοναδική θήκη που σχεδίασα.
Επίσης, θα δείτε τη χρήσημότητα του ανεμιστήρα και της ψήκτρας, όπως επίσης πως θα συνδέσουμε το τροφοδοτικό και τα καλώδια τους.

Η συναρμολόγηση αυτή, σας προσφέρει μια καλή εικόνα του πώς μπορείτε να χρησιμοποιήσετε τα διάφορα εξαρτήματα για να δημιουργήσετε μια λειτουργική και αξιόπιστη θήκη για την κάμερά σας!

mini250.gr

Aποτελείται από :

FPV Drift Camera Rig DRB-044

1.500,00€

Καλάθι

Link Camera & Camera DRB-003

2,50€

Καλάθι

DJI O3 Action Camera Fan Box DJI-017

20,00€

Καλάθι

Ανεμιστήρας 30x30x10mm 5V DC 0.6W 9,3m3/h 23dBA Vapo με 2 Καλώδια MPN: EL-0029

13,00€

Καλάθι

DC DC Step Down Converter 5V EL-0020-5V

2,00€

Καλάθι

JST Connector SET Male + Female EL-0175

3,00€

Καλάθι

Ψύκτρα Μαύρη L: 20mm, W: 20mm, H: 10mm MPN: EL-0036

7,20€

Καλάθι

Servo Extension Cable 15cm MPN: EL-0184

1,30€

Καλάθι

Control Box Assembly

Στο βίντεο αυτό, θα παρακολουθήσετε την συναρμολόγηση της πλακέτας PCB που σχεδίασα.
Είναι ο “εγκέφαλος” που θα ελένχει όλο το σύστημα της FPV DRIFT CAMERA RIG.
Είναι ικανό, δηλαδή να ακολουθεί την δράση του αγωνιστικού αυτοκινήτου με απίστευτη ακρίβεια. Μέσω ενός εξελιγμένου control box που ελέγχεται από Arduino, servo και το GPS, η action camera ακολουθεί κάθε κίνηση του αυτοκινήτου σε πραγματικό χρόνο.

mini250.gr

Aποτελείται από :

4S Power Managment Block V01 PMB-001

46,00€

Καλάθι

RCB.BB.PB.4S.V01 PCB-0040

5,00€

Καλάθι

Μπαταρία Λιθίου INR18650-25S 2500mAh - 25A EL-0186

7,00€

Καλάθι

4S Charger EL-0153

6,00€

Καλάθι

4S Balance Cable, Extension Cable 30cm MPN: EL-0182

4,50€

Καλάθι

3.3V 4A DC-DC Fixed Step Down Module Vin ( 7V ~ 20V ) EL-0005-3.3V

4,00€

Καλάθι

5V 4A DC-DC Fixed Step Down Module Vin ( 5V ~ 20V ) EL-0005-5V

4,00€

Καλάθι

Battery Holder MR18650 EL-0144

1,50€

Καλάθι

Πυκνωτής 470 uF EL-0106

0,10€

Καλάθι

XT30U AMASS Connector Αρσενικό 2 PIN 15A MPN: EL-0064

1,00€

Καλάθι

XT30U AMASS Connector Θηλυκό 2 PIN 115A MPN: EL-0063

0,80€

Καλάθι

Toggle Switch 1 - 0 - 1 EL-0121

2,20€

Καλάθι

FPV DRIFT Robotic Camera

Το τελικό προϊόν μας είναι έτοιμο για τον αγώνα Drift και GP στη Μυτιλήνη! Με το χειριστήριο και τα γυαλιά της DJI Integra θα έχουμε μια πιο ολοκληρωμένη εικόνα μέσα στον αγώνα.

Άλλαξα γνώμη και δεν συνέχισα την κατασκευή με Fly Controller, όπως είχα πει νωρίτερα, γιατί στις δοκιμές που κάναμε, το αυτοκίνητο, στο ντριφτάρισμα γύριζε σύμφωνα με το κεφάλι του οδηγού και γύριζε ολόκληρο το αυτοκίνητο. Η γωνιακή ταχύτητα σε σχέση με την επιτάχυνση του αυτοκινήτου "τρέλαινε" το σύστημα και δεν μπορούσε να κρατήσει σωστά την γωνία μέσα στην στροφή! Αν μπορούσαμε να βάλουμε αισθητήρα για την θέση του τιμονιού, το εγχείρημα θα είχε 100% επιτυχία.

Στο βίντεο, θα δείτε την ρομποτική κάμερα και σε ποια σημεία μπορώ να την τοποθετήσω για καλύτερο αποτέλεσμα!
